重慶監控設備主要有兩個部分，一個是前端設備，一個是后端設備。前端設備包括攝像機、鏡頭、監聽器、防護罩、 報警器 等等組成的，后端設備主要包括中心控制設備和分控制設備。監控設備主要分為4大塊，分別是攝像部分、傳輸部分、控制部分和顯示部分。

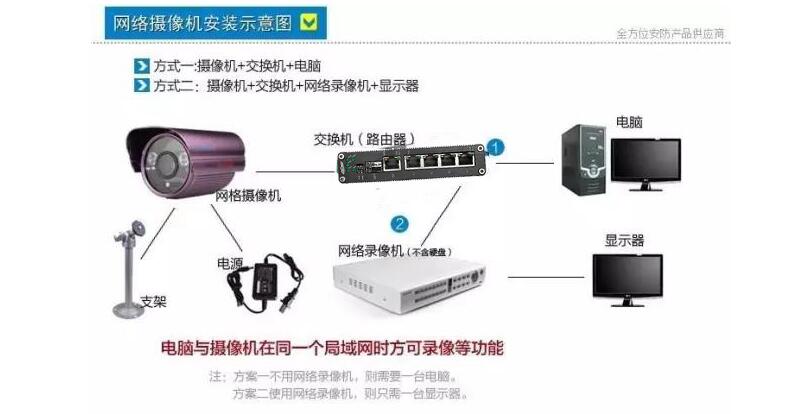

前端攝像機在供電正常的情況下，通過網線和交換機可以將捕捉到的信號傳輸至后臺的硬盤錄像機中進行預覽和存儲。針對監控系統點位的不同，連接方式有所不同。

(1)確定攝像機的安裝位置和監控區域，將攝像機通過攝像機支架固定到建筑物或監控立桿上;

(2)確定后臺設備(硬盤錄像機和顯示器)的擺放位置，硬盤錄像機安裝好后需要為后臺設備提供電源插排;

(3)前后端都準備好之后，就需要布線，線路分為兩部分：首先確認好交換機的位置，需通過網線將每個攝像機連接到交換機，還需要將網絡硬盤錄像機跟交換機聯通，要本著走線和美觀、安全的原則走線;其次，攝像機電源供電線布線，每個攝像頭都需要一個12v/1A或2A的電源配適器，看施工環境或成本需求，可以用開關電源代替，需另配電源插頭。

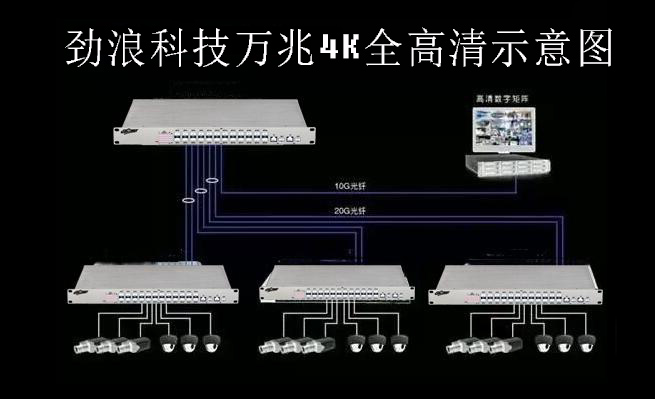

如果攝像機PoE供電的話，只需要一根網線就可以，有PoE交換機給攝像機供電，如圖所示：

(4)調試攝像頭，安裝完成后，接通所有線路，為攝像頭送上電源，在網絡硬盤錄像機進行相關網絡設置，添加分配網絡攝像機，這樣添加完所有攝像機后，就可以看到圖像，對攝像機的角度、可調焦鏡頭等進行調試。
